「化学教育ジャーナル(CEJ)」第2巻第1号/採録番号2-9/1998年4月24日受理
Determining the values of RGB color code of Chemical Species
○吉川 光宏、 横山 三楽、 岩田 雅弘、 芦田 実、 吉田 俊久
Mitsuhiro Yoshikawa, Yokoyama Sangaku, Masahiro Iwata, Minoru Ashida, and Toshihisa Yoshida
埼玉大学教育学部 〒338-8570 浦和市下大久保255
Faculty of Education, Saitama University Urawa 338-8570 Japan
1 研究の目的
先の学習指導要領の改訂後、観察・実験教育の重視が打ち出され、免許法の改正により実験教育にコンピュータの活用が薦められている。一方、教員養成学部では教科専門教育よりも教職専門教育に多くの時間がさかれる傾向があり“理科の観察・実験”の履修に十分な時間が与えられてはいない。卒業後に小、中学校教師として理科の指導を行うためには、少ない時間でも効率的に実験教育を受けている必要がある。一方、化学の魅力の一つに、水溶液内の簡単な化学反応における色の変化があるが、化学書に記載の色の表現は極めて曖昧なものが多い。化学物質についての色の認識はかなり重要なものであり、曖昧な色の認識では卒業後の化学系実験の指導に支障をきたす。そこで効率的な実験教育の視点で化学物質(種)の色を調べることにした。化学実験として“無機系統定性分析”を取り上げ、生ずる沈でん、水溶液色を調べたので報告する。
2 研究の方法

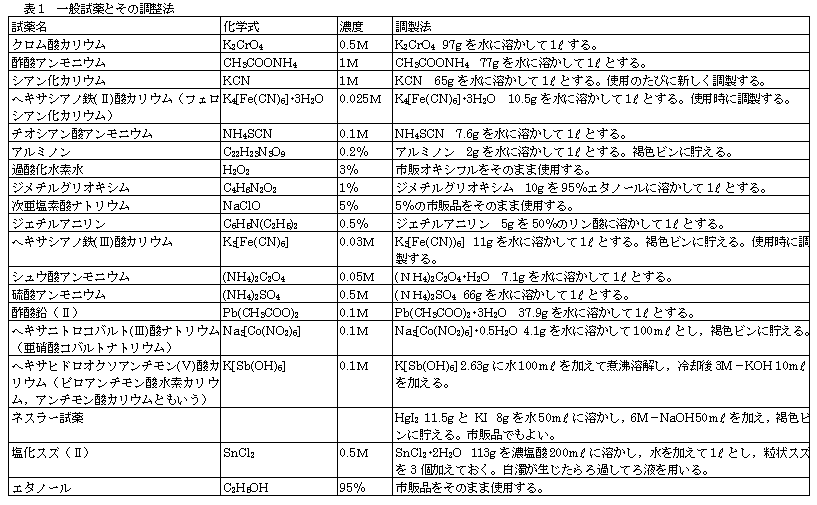

取り上げた実験の無機系統定性分析については、本学で実施されている方式1)に従うものとする。そのとき用いた一般試薬とその調整法を表1に、また、陽イオン定性分析用試料原液を表2に示す。化学物質(種)の測色については、以下の2つ(IおよびII)の方法で行った。
I 裸眼による測色
裸眼による測色については、(i) 東洋インキ( TOYO 88 Color Finder 1050カラーチップ )(ii) 大日本インキ( Color Guide第13版カラーチップ )(iii) 河出書房新社のカラーチップ の3つそれぞれの中から反応後の溶液・沈殿の色に最も近いと思われるカラーチップを抜き出しその色を確定色とした。この実験の再現性を高めるための条件設定は、試料およびカラーチップと裸眼の距離を約30 cm、周辺の照度約500 Lux(456〜569 Lux)とした。
II コンピュータによる測色
コンピュータによる測色は、(i) Epson社製「カラリオ・フォトCP 200デジタルカメラ」により反応後の試料溶液とIで求めた測色結果、すなわちカラーチップの色をコンピュータに取り込む。さらに (ii) Hewlett Packard社製「 HP Scanjet 3cスキャナー 」から (i) と同様にカラーチップの色をコンピュータに取り込む。(i), (ii) で取り込んだ画像についてAdobe社製「 簡易版photo shop 2.5.1 」により、level調整( 明度と色相調整をkodak社製グレイスケールを基準として使用 )を行い、(i) と (ii) を比較して画像の表示色がカラーチップの色に最も近くなるようにRGB値を決定した。
3 結果

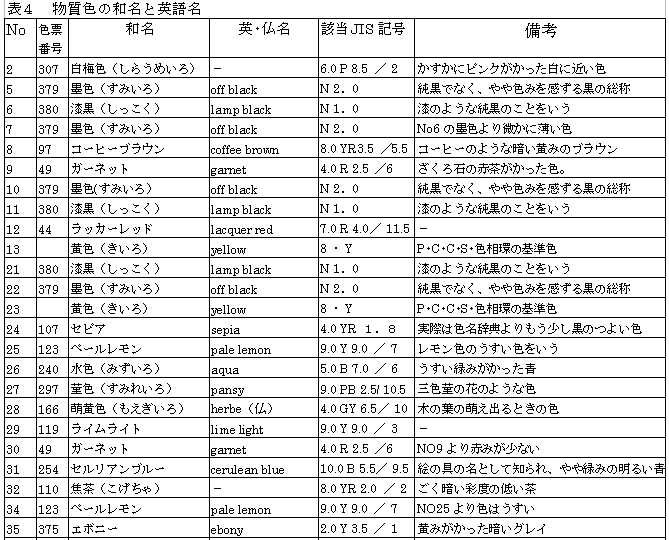

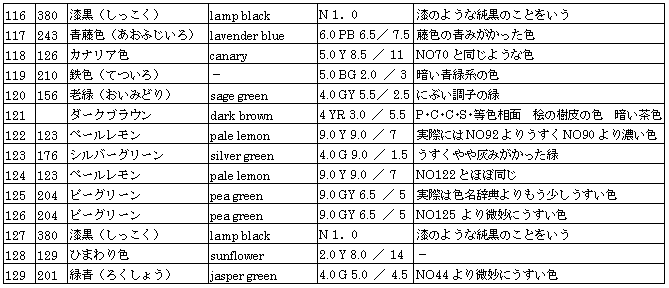

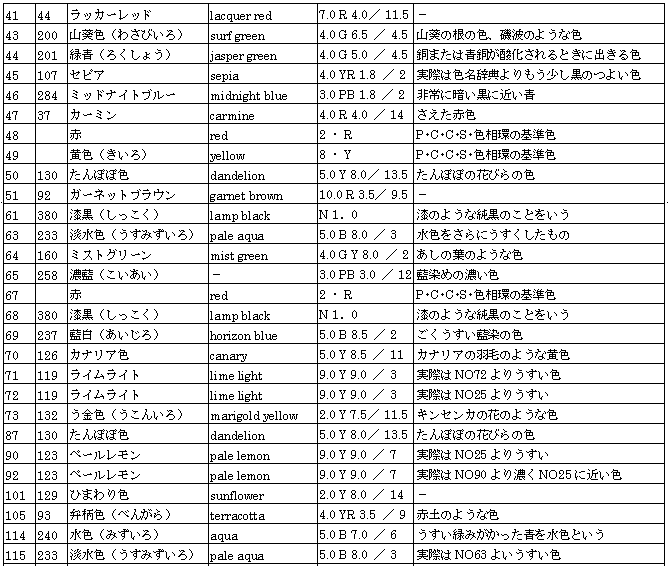

測色実験Iにおける確定色、すなわち東洋インキおよび大日本インキのカラーチップコードと測色実験IIで求めたRGB値を、無機系統分析に基づいて表3に示す。また、その該当色の和名および英語名を色名事典2)に基づいて決定した結果を表4に示す。
4 結論
本来、実験については基本的に実際に行うことが必須である。また (i) 今回の測色の結果も試料溶液の濃度、実験室の明るさなど実験(測色)環境に影響されやすい欠点がある。さらに (ii) 色の認識についても個人差がある。したがって、カラ−チップコ−ドやRGB値についても本物に、より近い値という表現しかできない。そのようなデメリットもあるとはいえ、化学実験・観察について、少ない時間での効率的な実験教育の履修が可能となる点やコンピュータの導入およびそれに伴う周辺機器などの発達を考慮すると、今回行った測色のように、より本物に近い客観的なデータを求めることも十分に意味のあることと思える。得られた本測色結果のメリットは
(i) 理科の授業時間数の減少による実験授業の減少を補填できること
(ii) 実験の履修ができなかった学生への補助教材
(iii) 将来的に、学生が教師として容易に実験指導を行えるための補助資料
(iv) 実験シミュレーションCAIなどへのRGB値の利用
などが挙げられる(実際、(iv) に関しては本研究室のN88 Basic上での無機系統定性分析シミュレーションプログラムをWin 95用のVisual−Basicに移植できている)。
以上のことから、本研究(測色)の成果について効率的な理科(化学)実験教育に役立つ有効な資料が得られたものと結論できた。
参考文献
1)丸田銓二郎著,「改稿・基礎化学実験」共立出版 (1981)
2)MANUAL of COLOR NAMES 色名事典 財団法人日本色彩研究所編 (1973)
表3 測色によるカラーチップコードとRGB値
NO | 試料 | 東洋インキ | 大日本インキ | コンピュータ測色値 R G B | 色 |
第1族 | |||||
1 | AgCl | 255 255 255 | □□□□□□□ | ||
2 | AgCl(日射後) | CF0710 | II2214 | 221 211 239 | ■■■■■■■ |
3 | Hg2Cl2 | 255 255 255 | □□□□□□□ | ||
4 | PbCl2 | 255 255 255 | □□□□□□□ | ||
5 | Ag2S | CF1020 | 582 | 0 0 0 | ■■■■■■■ |
6 | HgS | CF1020 | 582 | 0 0 0 | ■■■■■■■ |
7 | PbS | CF1017 | 582 | 0 0 0 | ■■■■■■■ |
8 | Ag2O | CF0829 | 346 | 107 81 45 | ■■■■■■■ |
9 | Ag2CrO4 | CF0802 | II2243 | 94 1 21 | ■■■■■■■ |
10 | Hg+Hg(NH2)Cl | CF1016 | 541 | 17 13 17 | ■■■■■■■ |
11 | Hg2O | CF1020 | 582 | 0 0 0 | ■■■■■■■ |
12 | Hg2CrO4+Hg2O | CF0123 | 645 | 168 4 1 | ■■■■■■■ |
13 | PbCrO4 | CF0201 | II2540 | 237 236 1 | ■■■■■■■ |
14 | PbSO4 | 255 255 255 | □□□□□□□ | ||
15 | Pb(OH)2 | 255 255 255 | □□□□□□□ |
NO | 試料 | 東洋インキ | 大日本インキ | コンピュータ測色値 R G B | 色 |
第2族 | |||||
21 | CuS | CF1020 | 582 | 0 0 0 | ■■■■■■■ |
22 | PbS | CF1020 | 582 | 0 0 0 | ■■■■■■■ |
23 | CdS | CF0201 | 167 | 241 246 1 | ■■■■■■■ |
24 | HgS | CF1020 | 582 | 0 0 0 | ■■■■■■■ |
25 | SnS2 | CF0204 | 33 | 243 244 45 | ■■■■■■■ |
26 | Cu(OH)NO3 | CF0359 | 66 | 58 208 219 | ■■■■■■■ |
27 | [Cu(NH3)4]2+ | CF0450 | 185 | 47 1 156 | ■■■■■■■ |
28 | CuCN | CF0247 | 365 | 106 174 21 | ■■■■■■■ |
29 | [Cu(CN)4]3- | CF0602 | II2057 | 255 238 222 | ■■■■■■■ |
30 | Cu2[Fe(CN)6] | CF0825 | II2071 | 65 1 1 | ■■■■■■■ |
31 | Cu(OH)2 | CF0400 | 181 | 64 161 255 | ■■■■■■■ |
32 | CuO | CF1014 | 504 | 39 30 32 | ■■■■■■■ |
33 | Cd(OH)2 | 255 255 255 | □□□□□□□ | ||
34 | Cd2[Fe(CN)6] | CF0229 | 10 | 227 255 134 | ■■■■■■■ |
35 | Hg | CF1004 | 546 | 70 72 71 | ■■■■■■■ |
36 | Sn(OH)4 | 255 255 255 | □□□□□□□ |
NO | 試料 | 東洋インキ | 大日本インキ | コンピュータ測色値 R G B | 色 |
第3族 | |||||
41 | Fe(OH)2 | CF0123 | II2526 | 176 6 1 | ■■■■■■■ |
42 | Al(OH)3 | 255 255 255 | □□□□□□□ | ||
43 | Cr(OH)3−NH3aq | CF0636 | 399 | 111 169 139 | ■■■■■■■ |
44 | Cr(OH)3−NaOH | CF0888 | II2359 | 48 108 92 | ■■■■■■■ |
45 | FeS | CF1019 | 582 | 0 0 0 | ■■■■■■■ |
46 | Fe4[Fe(CN)6]3 | CF0937 | II2395 | 1 19 43 | ■■■■■■■ |
47 | Fe(SCN)3 | CF0095 | II2244 | 169 11 45 | ■■■■■■■ |
48 | レーキ | CF0087 | 79 | 229 1 43 | ■■■■■■■ |
49 | CrO42- | CF0201 | II2539 | 249 255 1 | ■■■■■■■ |
50 | PbCrO4 | CF0192 | 125 | 255 225 1 | ■■■■■■■ |
51 | Ag2CrO4 | CF0826 | 646 | 127 31 1 | ■■■■■■■ |
NO | 試料 | 東洋インキ | 大日本インキ | コンピュータ測色値 R G B | 色 |
第4族 | |||||
61 | NiS | CF1021 | 582 | 0 0 0 | ■■■■■■■ |
62 | ZnS | 255 255 255 | □□□□□□□ | ||
63 | Ni(OH)2−NH3aq | CF0340 | 17 | 124 242 217 | ■■■■■■■ |
64 | Ni(OH)2−NaOH | CF0626 | II2120 | 167 255 169 | ■■■■■■■ |
65 | [Ni(NH3)6]2+ | CF0442 | II2600 | 21 44 174 | ■■■■■■■ |
66 | Zn(OH)2 | 255 255 255 | □□□□□□□ | ||
67 | Ni2+(ジメチルグリオキシム) | CF0067 | 235 | 189 1 19 | ■■■■■■■ |
68 | S | CF1019 | 582 | 0 0 0 | ■■■■■■■ |
69 | Ni(CN)2 | CF0341 | II2140 | 185 245 229 | ■■■■■■■ |
70 | [Ni(CN)4]2- | CF0191 | 125 | 249 226 1 | ■■■■■■■ |
71 | Zn2[Fe(CN)6] | CF0210 | II2087 | 239 253 151 | ■■■■■■■ |
72 | Zn3K2[Fe(CN)6]2 | CF0211 | II2090 | 248 255 125 | ■■■■■■■ |
73 | Zn2+(ジエチルアニリン) | CF0180 | II2537 | 254 172 1 | ■■■■■■■ |
74 | Zn(CN)2 | 255 255 255 |
NO | 試料 | 東洋インキ | 大日本インキ | コンピュータ測色値 R G B | 色 |
第5族 | |||||
81 | BaCO3 | 255 255 255 | □□□□□□□ | ||
82 | CaCO3 | 255 255 255 | □□□□□□□ | ||
83 | SrCO3 | 255 255 255 | □□□□□□□ | ||
84 | BaC2O4 | 255 255 255 | □□□□□□□ | ||
85 | CaC2O4 | 255 255 255 | □□□□□□□ | ||
86 | SrC2O4 | 255 255 255 | □□□□□□□ | ||
87 | BaCrO4 | CF0192 | 125 | 248 217 1 | ■■■■■■■ |
88 | BaSO4 | 255 255 255 | □□□□□□□ | ||
89 | CaSO4 | 255 255 255 | □□□□□□□ | ||
90 | CaK2[Fe(CN)6] | CF0229 | II2088 | 226 255 133 | ■■■■■■■ |
91 | CaHPO4 | 255 255 255 | □□□□□□□ | ||
92 | SrCrO4 | CF0207 | II2540 | 235 248 1 | ■■■■■■■ |
93 | SrSO4 | 255 255 255 | □□□□□□□ |
NO | 試料 | 東洋インキ | 大日本インキ | コンピュータ測色値 R G B | 色 |
第6族 | |||||
101 | K2Ag[Co(NO2)6] | CF0180 | II2537 | 248 168 1 | ■■■■■■■ |
102 | Na[Sb(OH)6] | 255 255 255 | □□□□□□□ | ||
103 | Mg[Sb(OH)6]2 | 255 255 255 | □□□□□□□ | ||
104 | MgHPO4 | 255 255 255 | □□□□□□□ | ||
105 | I-Hg-O-Hg-NH2 | CF0837 | 307 | 118 33 1 | ■■■■■■■ |
NO | 試料 | 東洋インキ | 大日本インキ | コンピュータ測色値 R G B | 色 |
試料原液・他 | |||||
111 | AgCl+Hg2Cl2 +PbCl2 | 255 255 255 | □□□□□□□ | ||
112 | AgCl+Hg2Cl2 | 255 255 255 | □□□□□□□ | ||
113 | [Ag(NH3)2]+ | 255 255 255 | □□□□□□□ | ||
114 | Cu2+ | CF0343 | II2152 | 98 209 185 | ■■■■■■■ |
115 | Cu2++Pb2++Cd2+ | CF0342 | II2153 | 154 221 200 | ■■■■■■■ |
116 | PbS+CuS+CdS | CF1019 | 582 | 0 0 0 | ■■■■■■■ |
117 | Cu(NH3)4SO4 +Cd(NH3)4SO4 | CF0440 | II2188 | 117 142 201 | ■■■■■■■ |
118 | Fe3+ | CF0190 | 125 | 252 216 1 | ■■■■■■■ |
119 | Cr3+ | CF0937 | II2395 | 6 24 46 | ■■■■■■■ |
120 | Fe3++Cr3++Al3+ | CF0861 | II2339 | 99 111 72 | ■■■■■■■ |
121 | Fe(OH)3+Cr(OH)3 +Al(OH)3 | CF0838 | 329 | 86 20 5 | ■■■■■■■ |
122 | CrO42-+Al(OH)3 | CF0209 | II2062 | 238 255 81 | ■■■■■■■ |
123 | Fe(OH)3 H2SO4で溶解 | CF0652 | II2140 | 220 255 220 | □□□□□□□ |
124 | CrO42- (ろ液) | CF0209 | II2062 | 238 255 81 | ■■■■■■■ |
125 | Ni2+ | CF0278 | II2122 | 131 235 146 | ■■■■■■■ |
126 | Ni2++Zn2+ | CF0279 | II2118 | 163 232 159 | ■■■■■■■ |
127 | NiS+ZnS | CF1020 | 582 | 0 0 0 | ■■■■■■■ |
128 | Ca2+ (ろ液) | CF0164 | II2532 | 255 167 1 | ■■■■■■■ |
129 | 第1〜6族の混合試料原液 | CF0638 | 391 | 95 80 22 | ■■■■■■■ |
(注意1)カラープリンタ等で表示色を印刷できるが、形は次のように正方形7個の並び で表示される。(”□□□□□□□”)また、画面上の表示色の方が印刷結果よりもより本物に近い。
(注意2) 表について
和名・英語名はいずれも、財団法人日本色彩研究所編「MANUAL of COLOR NAMES 色名事典」に基づいて表したものである。Noは、表3のNoと同じもの。色票番号は、色名事典に記載の色票番号である。該当JIS記号は、該当JIS一般色名における代表色のJIS記号である。色票番号が空欄のものは、P・C・C・S(日本色研配色体系 Practical Color Co-ordinate System)に基づいて表したものである。
